Het constructiewerk is af

Eelco217 views

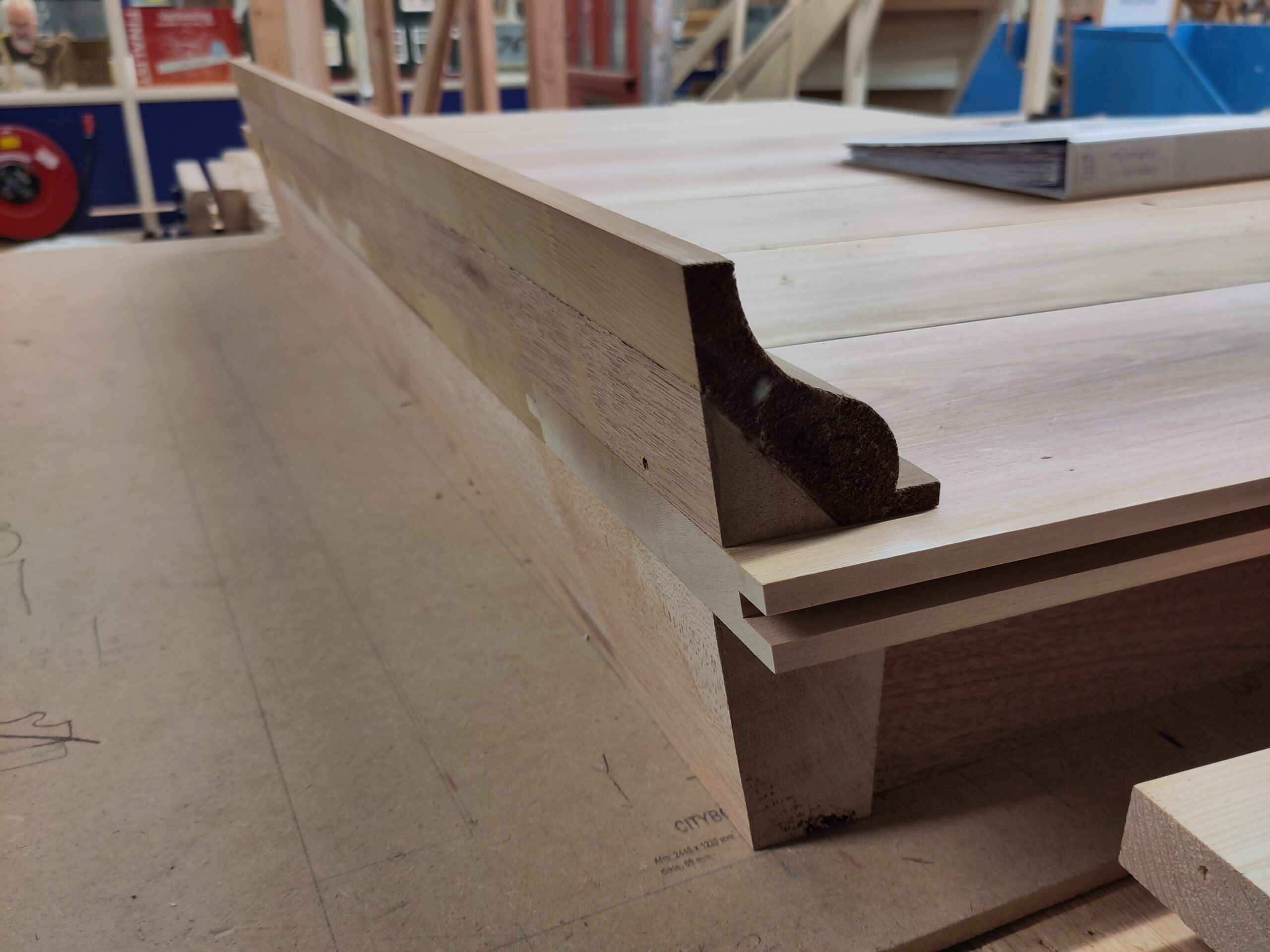

Het reclamebord, bovenop het deurkalf

Afgelopen week heb ik het laatste constructieve werk gedaan voor de poort plus alles wat erbij komt.

Poort ophoging van Amerikaans Grenen

Toen ik de poort demonteerde bleek het bovenste stuk van 10 cm van metaal gemaakt. Uiteraard was dit stuk zwaar verroest. Goed kijken naar de archieffoto’s zag ik dat dit er waarschijnlijk al vanaf het begin op zat. Ik vermoed dat deze ophoging is gemaakt om met lange stukken staal meer ruimte te hebben als je van de dijk af naar beneden loopt met twee man. En het was een smid, dus waarmee hoog je een houten poort op? Juist, met metaal. Maar wij zijn een timmeropleiding, dus heb ik gekozen om deze ophoging van hout te maken. Het hout had ik er al opgezet, nu moest het nog op de juiste lengte gezaagd en op de juiste dikte geschaafd worden.

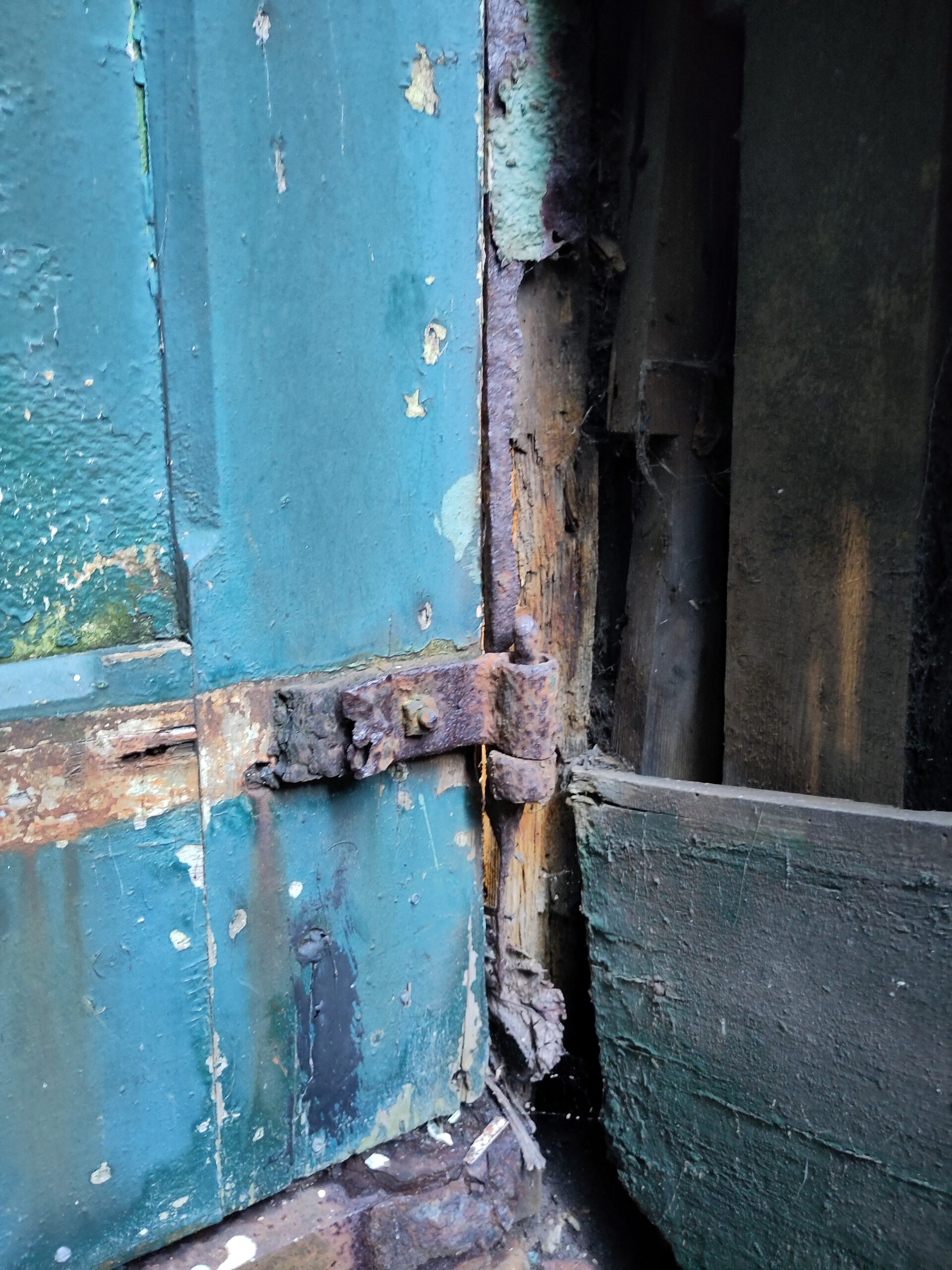

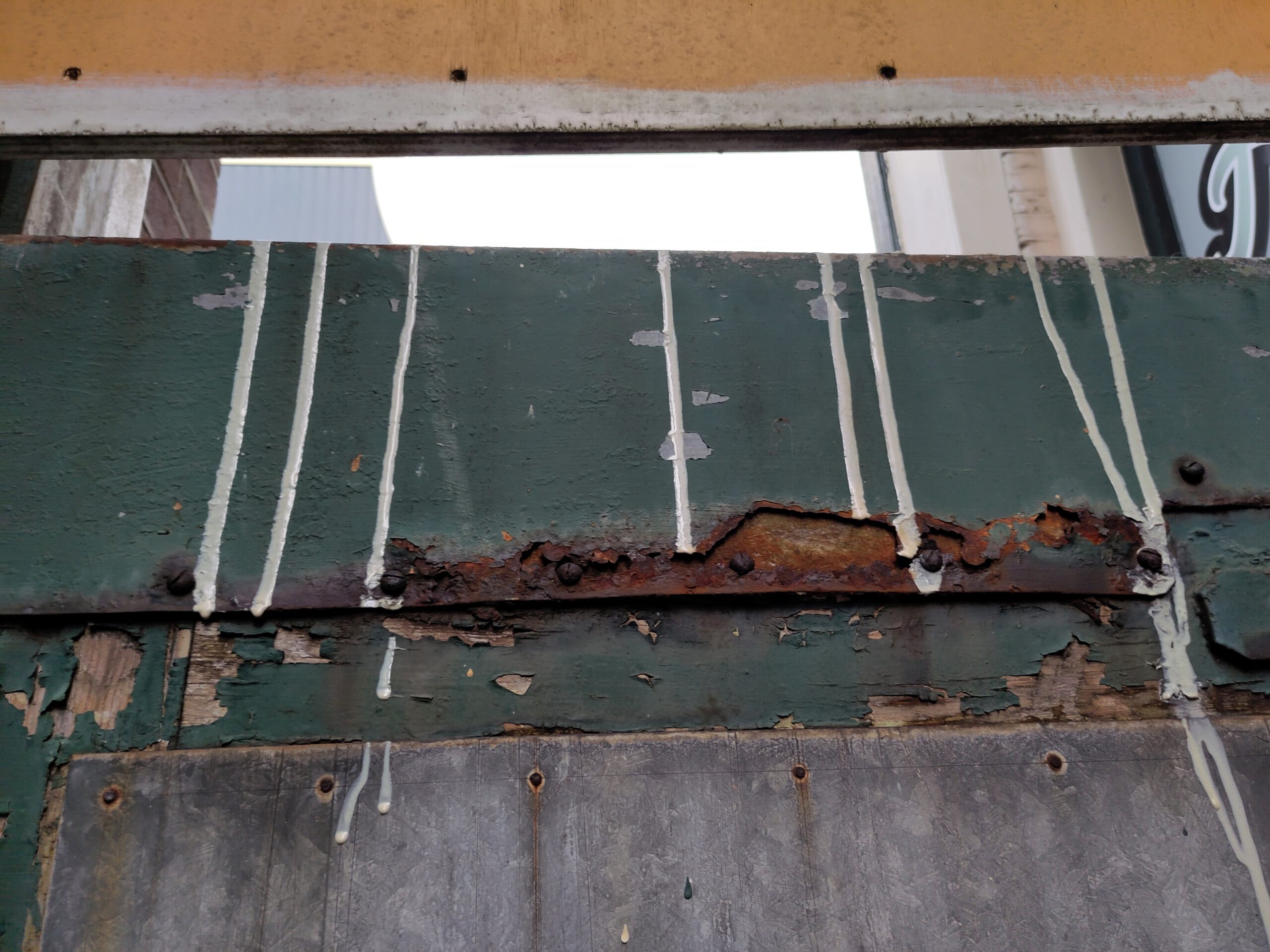

De verroeste, originele ophoging

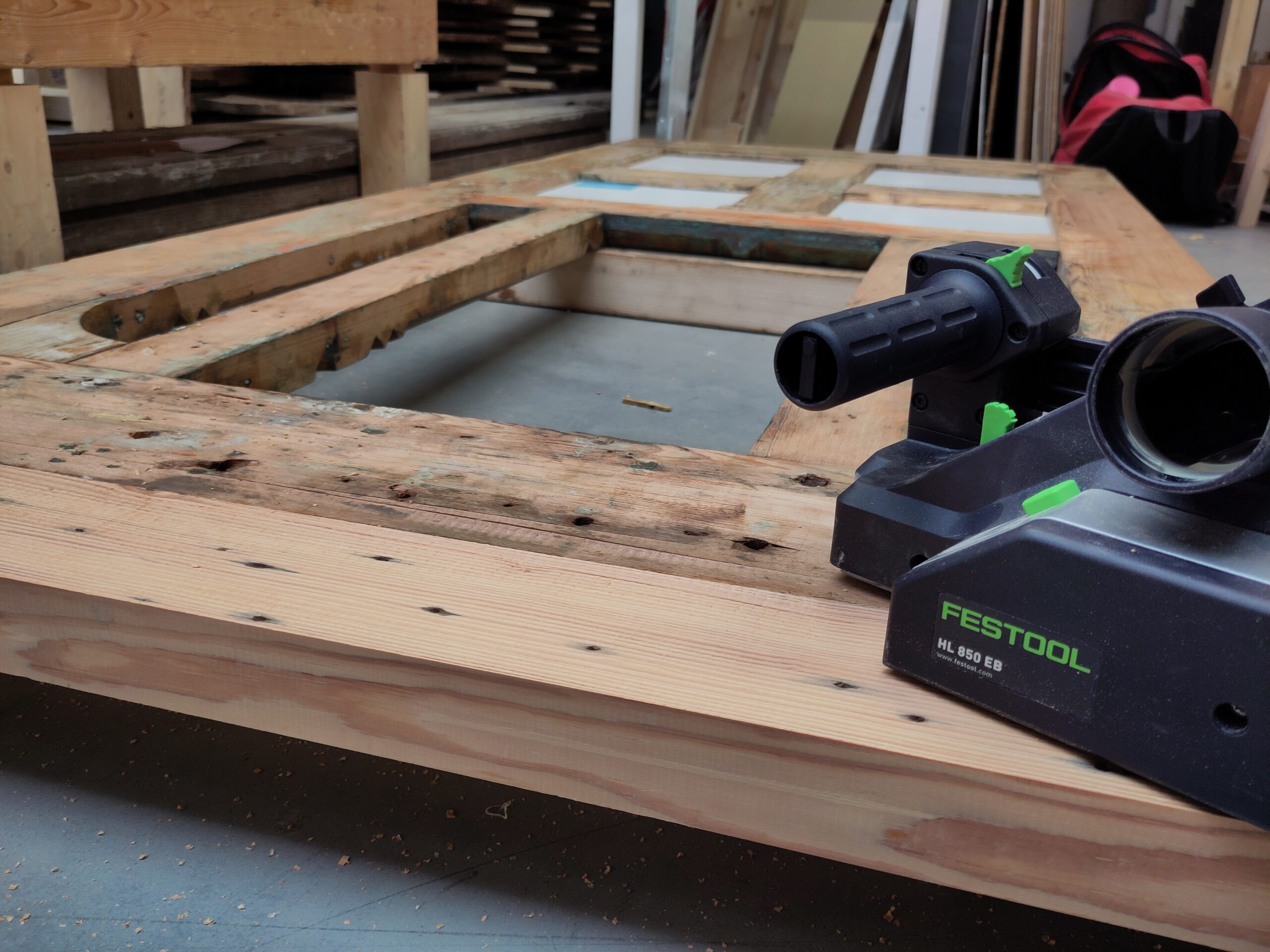

De ophoging met elektrische schaaf grof op dikte brengen

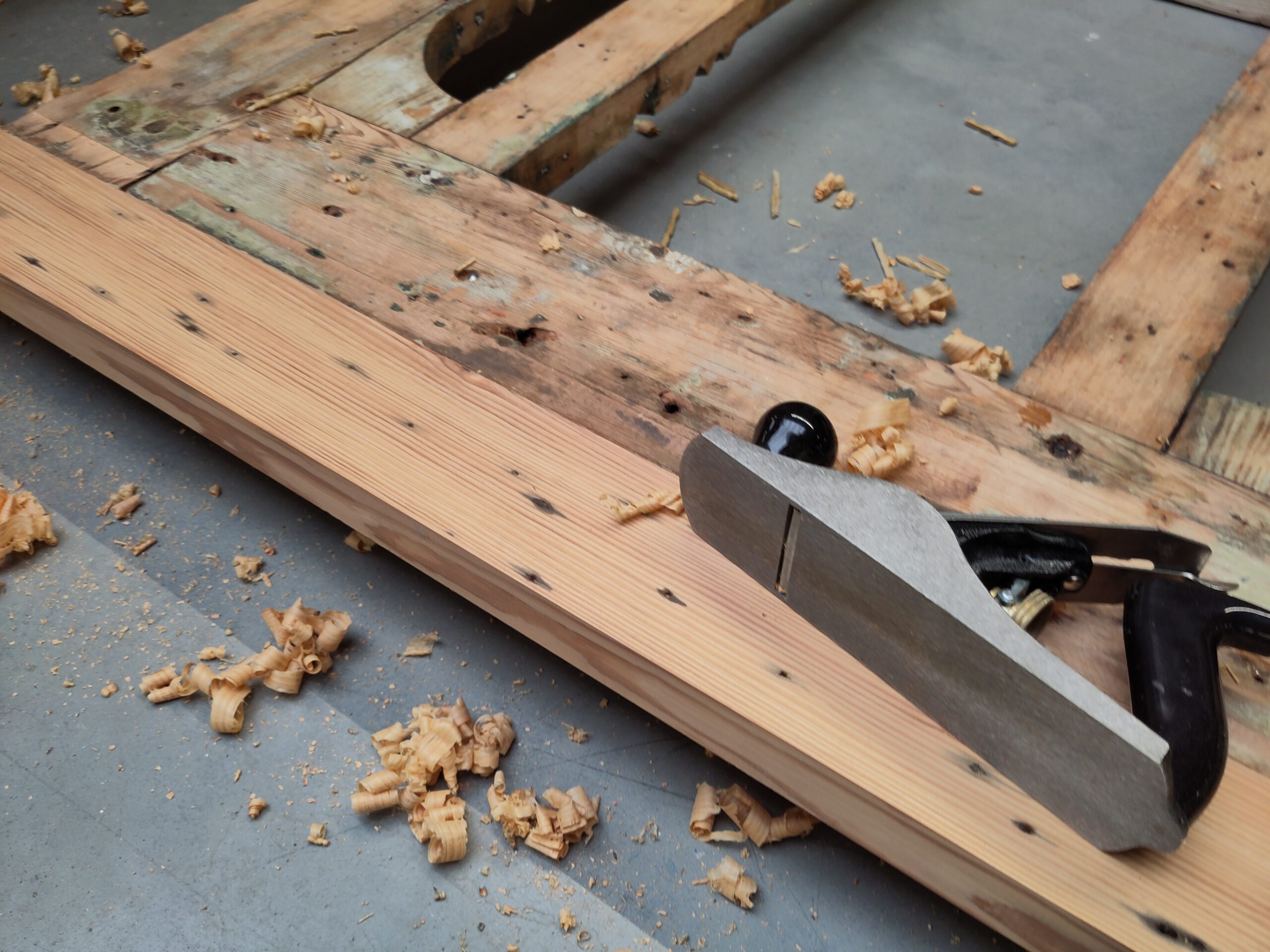

Met de handschaaf het laatste stuk

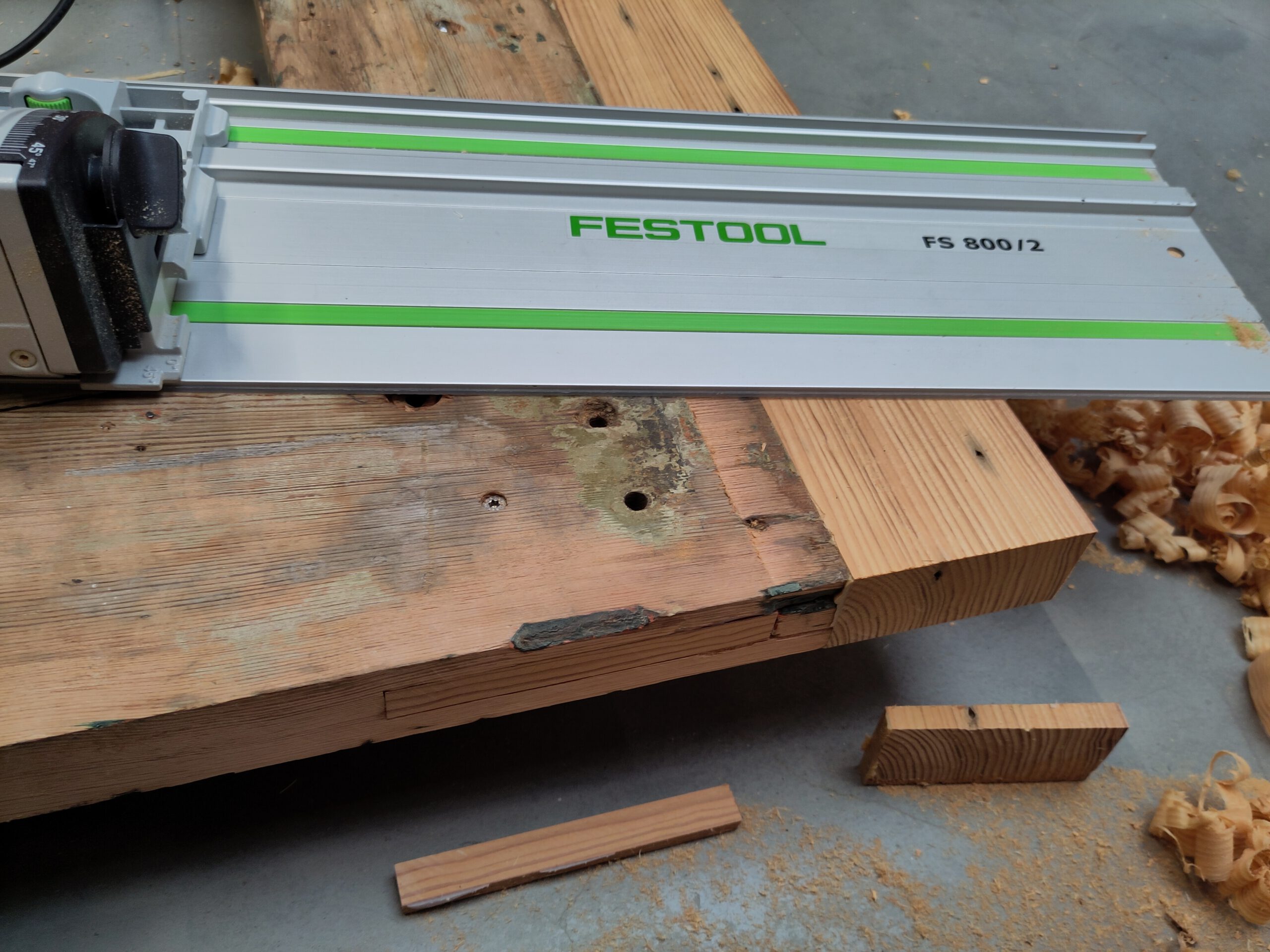

Afzagen van nog uitstekende stukken

Hoekprofiel met duimgehengen door Kaaijk gemaakt

Een ander verroest onderdeel komt wel terug zoals het origineel was. Dat zijn de duimgehengen op een stalen hoekprofiel. Deze was totaal doorgeroest. Ik heb overwogen om er scharnieren voor in de plaats te zetten, of gewone schroefduimen. Maar voor beide opties was er niet genoeg ruimte en stevig hout beschikbaar. Dat was wellicht destijds ook de overweging om er een speciaal hoekprofiel voor te maken. Dit werk is door Kaaijk Metaalbewerking uitgevoerd waarmee dit weer een mooie link is naar de smederij die zich er eeuwenlang achter deze poort bevond.

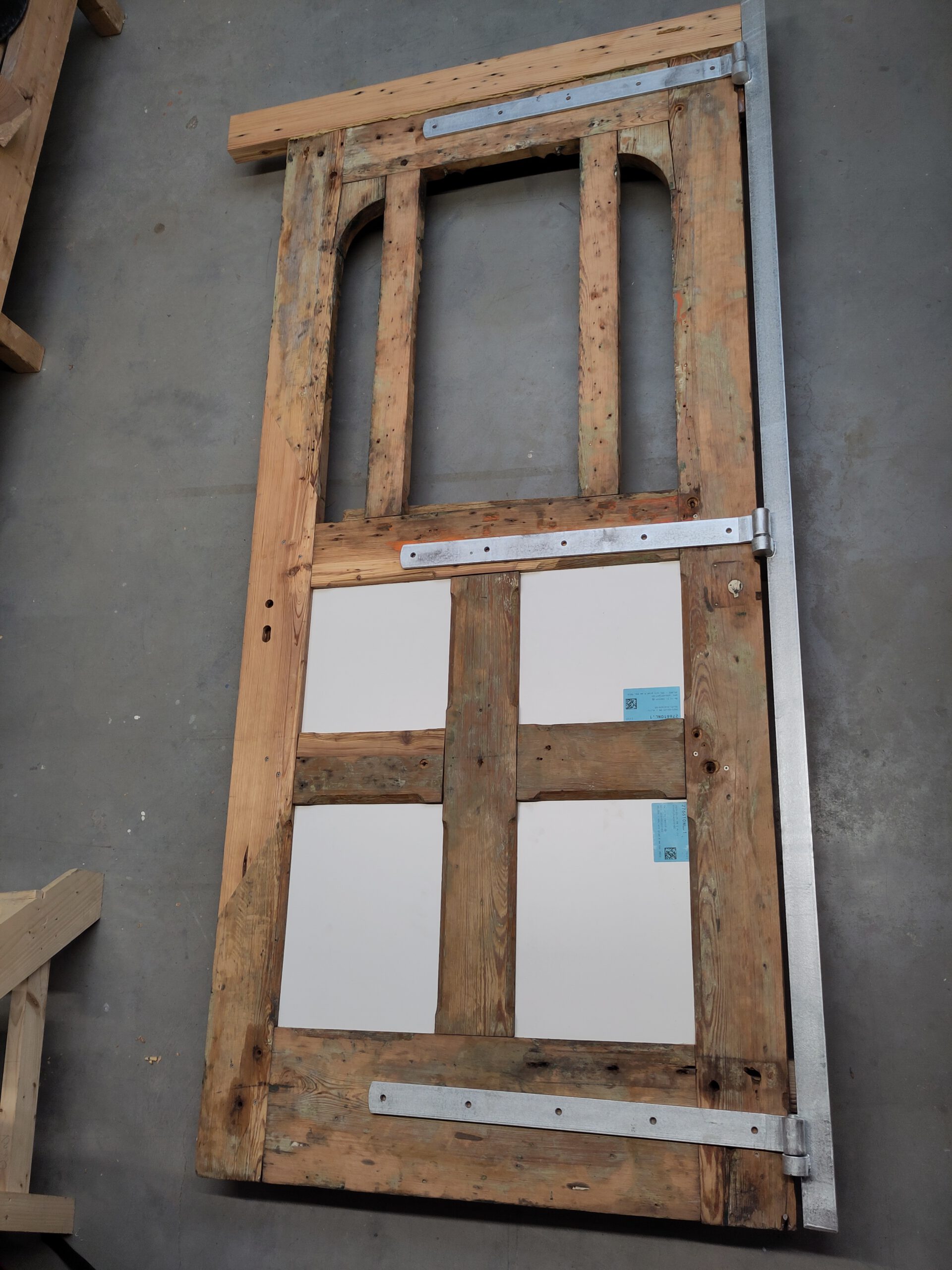

Poort met gehengen, nog niet gemonteerd, slechts ter controle van de maat er op gelegd.

Op de foto’s zie je de originele gehengen en daarnaast de poort waar de nieuwe gehengen op zijn gelegd om te kijken of het allemaal klopte.

Reclamebord voor boven de deurkalf

Het laatste constructiewerk was het maken van het reclamebord dat boven de deurkalf komt. Dit wordt een bord van ongeveer 75 cm hoog, staand schot van Red Ceder met een kroonlijst met lood afgewerkt. Op dat bord komt straks de tekst komt ‘SMEDERIJ KAAIJK’.

Deze week heb ik alle onderdelen van dit bord gemaakt en in elkaar gezet. Deels zijn deze stukken al in de grondverf gezet, daar waar de schilder er straks niet bij kan.

Gronden van de mes en groef
Frame + bord + kroonlijst in 10 graden gezaagd tbv afwatering
Kroonlijst, bord en frame op 10graden gezaagd

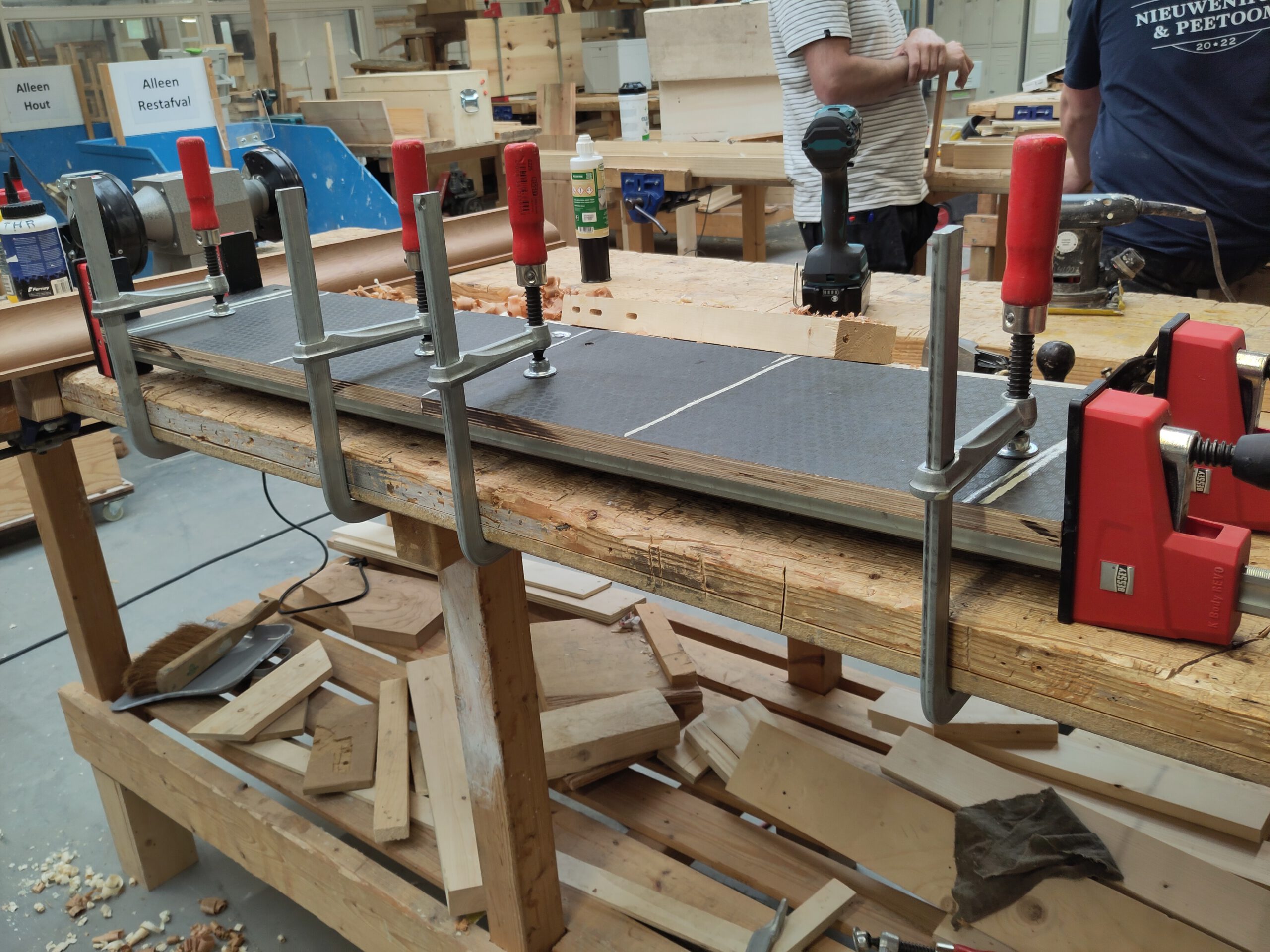

Twee delen betonplex aan elkaar lijmen tbv het dakje
Hergebruik stuk betonplex voor het dak

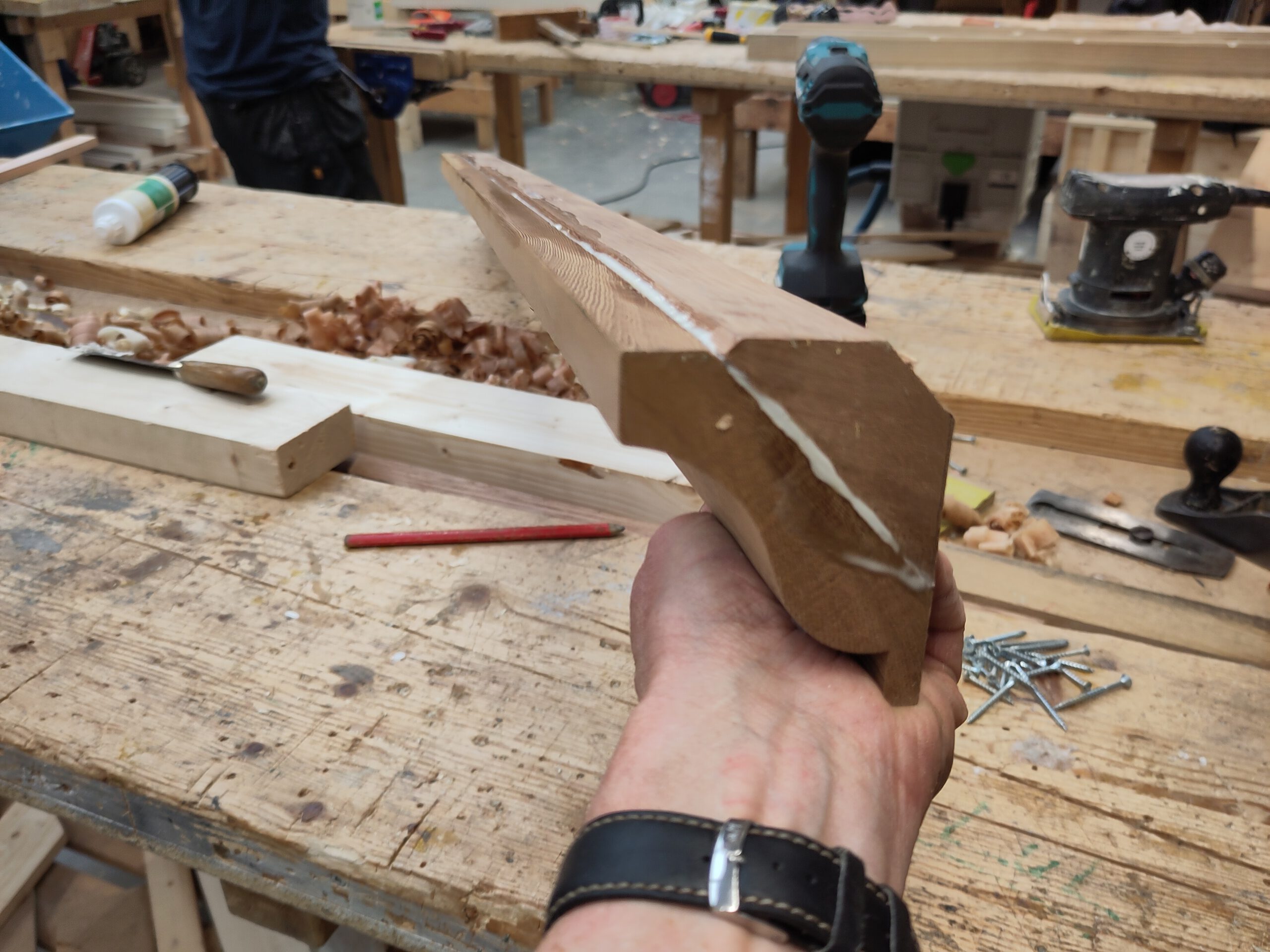

Kroonlijst opdikken zodat het beter te monteren is
Opdikken kroonlijst

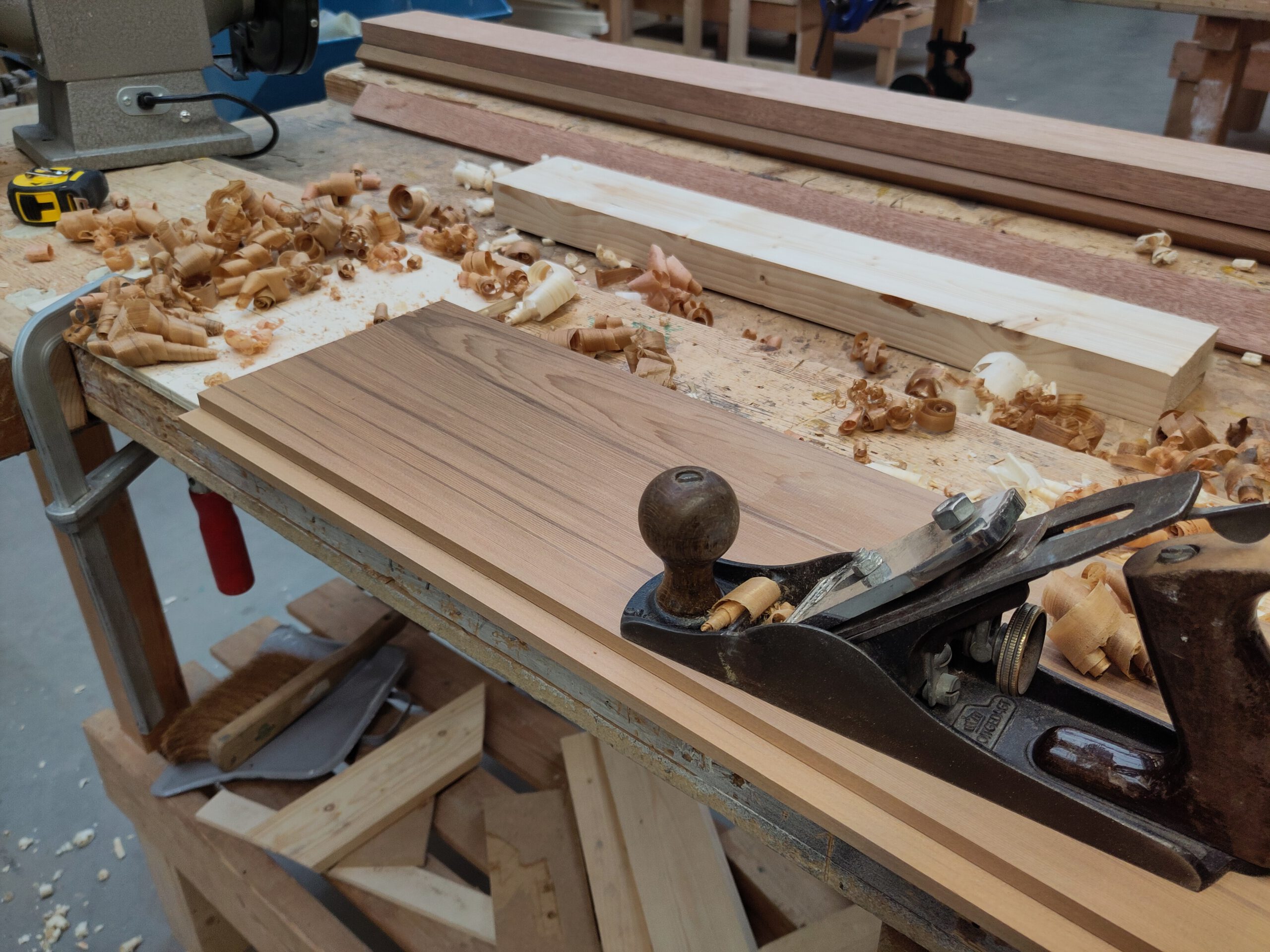

Opschaven van het staand schot
Opschaven staand schot

Laatste werkzaamheden

Het laatste wat er nu nog moet gebeuren is:

  • De poort weer mooi strak maken
    Zowel door het gebruik van de poort in de afgelopen 130 jaar, als door demontage zitten er flink wat oppervlaktebeschadingingen in en op de poort. Dit ga ik komende week opvullen met (o.a.) repair care.
  • Bevestigen van de gehengen
  • Monteren slot
  • Schoonmaken en weer monteren van de stalen plaat van US Steel achter de openingen aan de bovenkant van de poort. Over dit stuk staal later meer.

Tijdelijke opstelling voor de examencommissie

Daarna moet er voor de examencommissie een tijdelijke opstelling gemaakt worden. De commissie wil het werk onbehandeld (dus niet geschilderd) zien werken, ik moet dus een opstelling maken waarmee ik de schuine wanden waar de poort tussen komt namaak. En dat moet stevig genoeg zijn om de zware poort te dragen.

Pas maken, schilderen en definitieve plaatsing

Na het examen (begin juni) ga ik de poort op locatie pas maken, waarna het geschilderd kan worden. Deels wordt het op locatie geschilderd, deels ergens anders. Als alles geschilderd wordt hoop ik voor de diploma-uitreiking alles gemonteerd te hebben zodat we tegen die tijd ook een klein feestje kunnen houden, planning: half juli.
